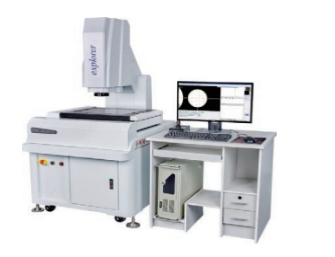

什么是二次元影像测试仪？
提起二次元，相信各位首先联想到的都是动漫番剧与各式各样性格特色的动漫人物，今天小编要提到的二次元影像测试仪与传统意义上的“二次元”可谓是大相径庭，跟随正航的步伐一起探讨吧。
二次元影像测试仪适用于以二坐标测量为目的的一切应用领域，广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、仪表、塑胶、电脑等行业的测量。采用精度花岗岩底座有效保障产品精度及长期保用的稳定性、产柱及工作台面，结构永不变形。採用业界的标杆软件 PC-DMIS VISION，核心算法经过国际权威认证机构 PTB 认证核心零部件全部採用进口，经过严格、规范的测试调试採用进口开放式高分辨率玻璃光栅尺，精度达 0.05um进口直流伺服电机採用德国 HEIDENHAIN 专用高清度运动控制卡先进的 XY 平面精度校验方式，保证真正的空间精度四轴 CNC 控制，高速运行稳定连续自动变倍无需人工校验，可以直接使用造型及结构经过国际化的专业设计团队设计，符合工程学原理。
二次元影像测试仪技术参数：
型号 | ZH-NC-2010 | ZH-NC-3020 | ZH-NC-4030 | ZH-NC-5040 |
X、Y、Z轴行程 | 200x100 x 150 | 300x200 x 150 | 400x300 x 200 | 500x400 x 200 |
玻璃台面尺寸 | 260x160 | 360x260 | 460x360 | 560x460 |
工作台尺寸 | 366x266 | 456 x 366 | 556 x 466 | 706x606 |
整机尺寸 | 650 x 530 x 930 | 780 x 580 x 1000 | 950 x 680 x 1200 | 1100 x 880 x 1300 |
台面材质 | 高精度花岗石结构设计 | |||
光源系统 | 底面光电脑程序控制，表面光三环八区高亮度调节光源 | |||
放大倍率 | 光学放大率：0.7~4.5X连续变倍 / 影像放大率30~225X（全自动变倍） | |||
视觉范围 | 10~1.6mm | |||
CCD摄像 | 德国COMST彩色高清晰度摄影机（800线） | |||
控制方式 | X Y Z三轴全自动伺服闭环控制 | |||
解析精度 | 0.001mm（可选0.0005mm） | |||
测量精度 | 3.0+L/250(um),L 为被测长度 | |||
重复精度 | 0.002mm | |||
供电系统 | 电压：220V±10%，最大耗电量：2000W，电流：15A | |||
