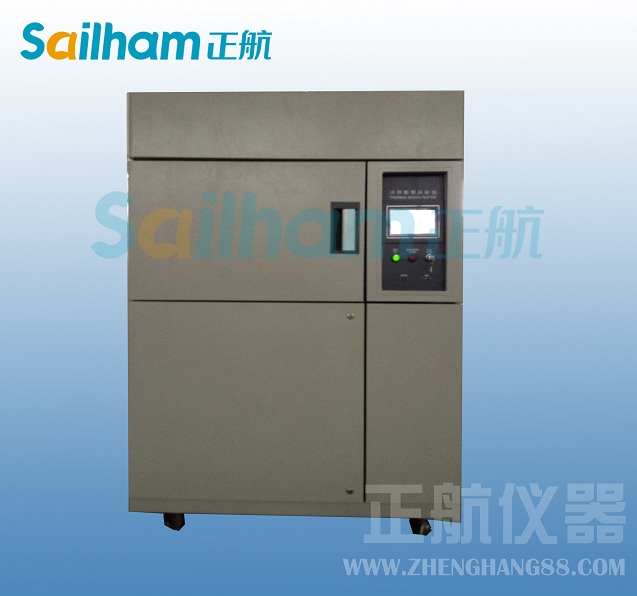

相关直流变频冷热冲击试验箱介绍
电路分析
▲、直流变频器和交流变频器的构成基本相同。首先，220V市电电压通过整流滤波电路变换 为310V左右的直流电压，为三相逆变器供电，三相逆变器在PWM电路产生的PWM脉冲作 用将310V直流电压变换为可变的直流电压。PWM电路输出的PWM脉冲的占空比大小受微 处理器的控制。这样，通过微处理器的控制，逆变器就可为压缩机（直流无刷电机〉提供电 ffi髙低可变的直流电压《当电压高时电机转速快，电ffi低时转速慢，从而实现压缩机转速的 控制。
▲、由于无刷冷热冲击试验箱电机有互为120°的三个绕组U、V、W (国内习惯用A、B、C)表示，所以 为了使每个绕组都能够有电流流过.功率放大器采用了三相半桥式放大器，如图10-2所示。 功率管Q1、Q3、Q5是高端放大器（也有人称之为上桥臂），功率管Q2、Q4、Q6是低端放 大器（也有人称之为下桥臂〉。功率管Q1〜Q6多采用大功率复合管1GBT。
▲、当Ql、Q4导通时，300V电压通过Q1、绕组U、V和Q4构成回路，导通电流从绕组 U流过绕组V,流过绕组U、V的电流使它们产生磁场驱动转子旋转：当Ql、Q6导通时， 300V电ffi通过Q1、绕组U、W和Q6构成回路，导通电流从绕组U流过绕组W,流过绕 组U、W的电流使它们产生磁场驱动转子旋转：当Q3、Q6导通时，300V电压通过Q3、 绕组V、W和Q6构成回路，导通电流从绕组V流过绕组W,流过绕组V、W的电流使它 们产生磁场驱动转子旋转：当Q3、Q2导通时，300V电压通过Q3、绕组V、U和Q2构成 回路，导通电流从绕组V流过绕组U，流过绕组V、U的电流使它们产生磁场驱动转子旋 转：当Q5、Q2导通时.300V通过Q5、绕组W、U和Q2构成回路，导通电流从绕组W 流过绕組U,流过绕组W、U的电流使它们产生磁场驱动转子旋转到地；Q5、Q4导通时， 第十章变囅电》箱故障分潘与检修300V电压通过Q5、绕组W、V和Q4构成回路，流过绕组W、V的电流使它们产生磁场 驱动转子旋转。
