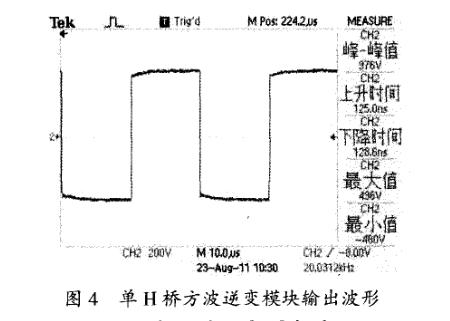

使用TDSIO12C数字示波器~gP2300C高压探头进行测试,实验中使用工频变压器产生8组独立电源VH,各绕组与变压器铁心(地)之间有近300pF寄生电容,各绕组之间以及绕组与铁芯之间耐压不低于15kV,一组对单个H桥方波逆变模块进行空载测试波形图如图4所示,三模块级联3kV输出时的一组空载波形图如图5所示,与此对应桥臂IG BT级联方式3kV输出波形如图6所示,变压器升压方式3kV输出波形如图7所示。
由于桥臂串联IG BT动态均压和驱动同步较困难,为防止桥臂直通故障驱动信号需要较长的死区时间,导致输出波形较单个管明显变差,变压器输出方式则在脉冲边沿出现较明显的尖峰过电压,模块级联方式仍能维持较好的输出波形;一组八个模块级联时的空载波形如图8所示,实验结果与前面的分析和公式(1)估计结果基本吻合,输出的高压方波波形和对称性好,满足绝缘材料和绝缘结构脉冲电应力加速老化的基本要求。
采用级联方式,可以克服桥臂晶体管串联动静态均压的困难,获得绝缘材料和绝缘结构脉冲电应力加速老化寿命实验所需要的对称高压方波脉冲电源,且电源的带负载能力强。通过变级联模块数量,可以得到所需要峰峰值的双极性对称高压脉冲电源,脉冲频率、占空比可以按需要设定。本电路还需要进一步改进的是设法实现对脉冲边沿电压变化率的的定量控制。http://www.zhenghang88.com
